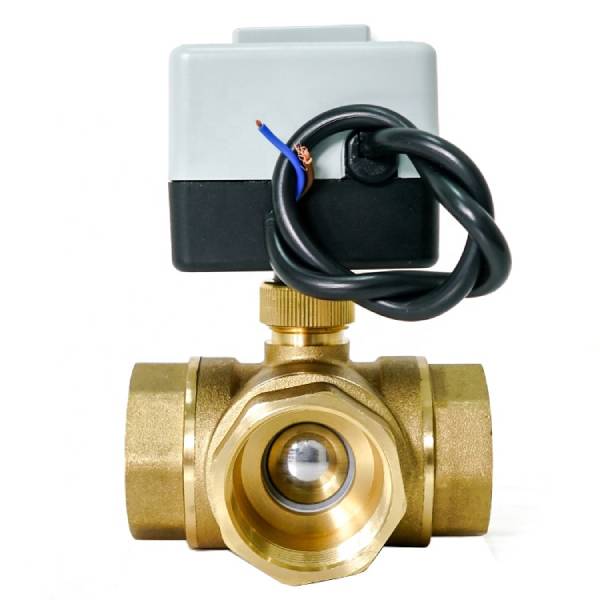

Применение: Шаровые клапаны ORC предназначены для установки в системы отопления, вентиляции и кондиционирования (HVAC), фанкойлы, соларные системы, системы автоматического управления водоснабжением, системы нагрева воды и т.д. в качестве переключающих элементов. Пулевые клапаны с приводом управляются сигналом SPST и могут работать от любого термостата или переключателя.
Принцип действия: Клапан с приводом имеет исходное положение «проходной» – когда фаза (L) подается только на коричневый провод. При подаче напряжения на управляющий черный провод привод поворачивает шток клапана на 900 и переключает поток жидкости в другую ветвь. При снятии напряжения с управляющего черного провода – клапан возвращается в исходное положение. Текущее положение клапана определяется положением ручки на приводе. Если ручка расположена перпендикулярно клапану - проходной. Если ручка выровнена вдоль клапана – 900. То есть стрелка указывает какой протечок сейчас закрыт.
Монтаж/демонтаж привода: Внимание! Привод может быть установлен на клапане только в одном положении из-за формы штока клапана и седла привода. Чтобы не повредить корпус привода, рекомендуется перед монтажом клапана демонтировать привод. Монтаж – совместите седло привода со штоком клапана и закрутите накидную гайку
| Характеристики | |
| Гарантия | 24 мес |
| Бренд | Tervix |
| Материал корпуса | латунь |
| Номинальное давление | 16 бар |
| Размер подключения | 1/2 дюйм |
| Страна регистрации бренда | Германия |
| Комплектация | |
| Инструкция | |
| Клапан с приводом – 1 шт | |
